تستر کابل شبکه کی نت مدل K-NT0000USB

تستر کابل شبکه کی نت مدل K-N8000

Knet network cable tester model K-N8000

تستر شبکه همه کاره همه کاره RJ45 / RJ11 / USB / BNC را باید یکی از نیازهای اصلی مهندسان شبکه دانست. به کمک تسترهای شبکه می‌توانید از صحت عملکرد خود در سوکت زنی کابل‌ها اطمینان حاصل کنید.

در صورتی که عیب‌یابی یک شبکه به شما واگذار شده است می‌توانید از درستی عملکرد کابل‌ها مطمئن شوید و به سراغ مراحل بعدی عیب‌یابی شبکه بروید.

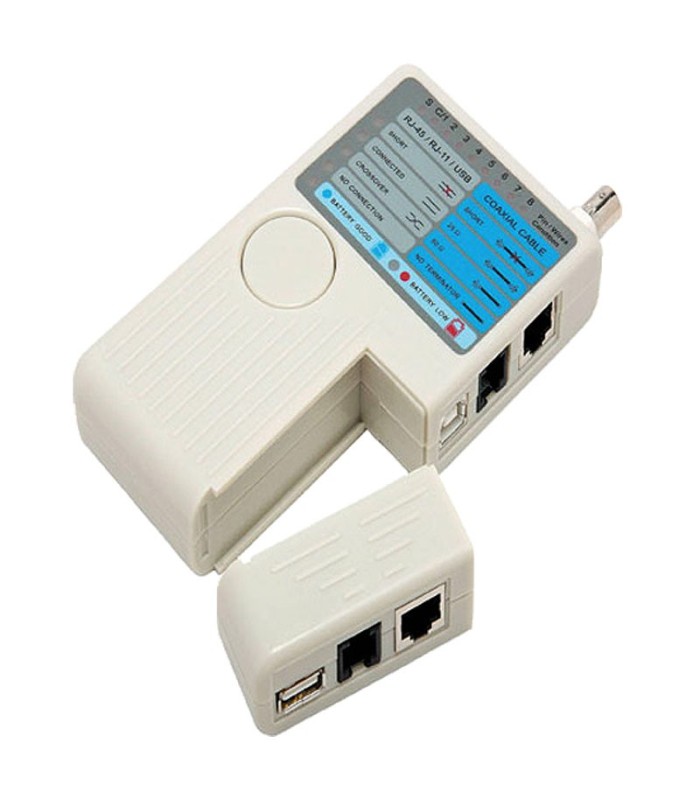

تستر شبکه 4 کاره امکان تست کابل و سوکت های شبکه RJ45، کابل تلفن RJ11، کابل USB پرینتری و کابل BNC را در اختیار شما قرار می‌دهد. این تستر شبکه 4 کاره دارای یک قطعه جداشونده برای تست کابل‌هایی با طول بلند می‌باشد که به شما امکان تست کابل‌هایی با طول 300 متر را هم می‌دهد.

تستر طرح فول موجود جزو معروف‌ترین تسترهای شبکه می‌باشد و از کیفیت ساخت بالایی برخوردار می‌باشد. انرژی مورد نیاز آن به‌وسیلهٔ یک عدد باتری 9 ولت کتابی تأمین می‌شود که تا مدت‌ها از عهده راه‌اندازی و استفاده از دستگاه بر خواهد آمد.

یکی از محصولاتِ ارائه شده توسط برندِ مطرحِ کی نت (Knet)، تستر شبکه 4 کاره طرح فول، مدل K-N8000 می باشد که با استفاده از آن می توان، عملکرد درست کابل ها و اتصالات شبکه را مورد تست و بررسی قرار داد.

از ویژگی های K-N8000 می توان به باتری کتابی 9 ولت، تست کابل شبکه کراس (Crossover)، نمایش حالات اتصال کوتاه و مدار باز و همچنین وضعیت شارژ باتری و توانایی تشخیص کابل های شبکه از 30 سانتی متر تا 305 متر اشاره نمود.

قابلیت جدا شدنِ قسمت ریموت از تستر اصلی، به کاربران این امکان را می دهد تا کابل های بلند در زیر ساخت شبکه را به راحتی تست و با LED های تعبیه شده بر روی آن، صحت و درستی ارتباطات را مشاهده نمایند.

تستر کابل شبکه کی نت مدل K-N8000 برای تست عملکرد درست کابل های شبکه استفاده می شود.

در بسیاری از مواقع پس از اینکه دو طرف کابل را سوکت زنی کردید برای اینکه از کار خود مطمئن شوید می توانید از این دستگاه استفاده کنید.

هنگامی که کابل شبکه (Ethernet) متصل است، از تستر شبکه برای بررسی توانایی کابل برای حمل سیگنال شبکه استفاده می شود.

اگر کابل حامل سیگنال باشد، معرف بسته بودن تمام مدارها است و به مفهوم عدم وجود اتصال کوتاه یا اتصالات ناخواسته در سیم است.

تسترهای کابل شبکه در پیچیدگی و قیمت متفاوت هستند اما یک تستر شبکه ساده، شامل منبع جریان الکتریکی، دستگاه اندازه گیری اتصال بین دو کابل خود است.

درشبکه های رایانه ای از کابل های اترنت استفاده می کنند. یک کابل اترنت ۸ سیم دارد که در ۴ جفت مرتب شده اند. برای داشتن جریان درست، جفت سیم ها می بایست در آرایش درست قرار گرفته شده باشند. تستر کابل شبکه قادر به تشخیص درست جفت شدن سیم ها است. هم چنین تستر می تواند نشانگر شکست در عایق باشد .

زیرا که شکست در عایق می تواند عامل تداخل (crosstalk) بین دو سیم که نباید متصل شوند، باشد. هم چنین تستر می تواند میزان مطلوب بودن سطح مقاومت کابل را نشان می دهد.

هنگام بروز نقص در شبکه، معمولا ایراد مرتبط با خطای کاربر یا مشکلات دیگر است و به ندرت خطای کابل رخ می دهد. تستر کابل شبکه قادر است قبل از اتصال کابل، کار کردن کابل یا عدم آن را نشان دهد. اگر همه چیز خوب باشد، در این حالت از آن کابل استفاده می شود.

تستر کابل شبکه می تواند یک دستگاه بسیار ساده باشد که تنها نشانگر وجود جریان در کابل است و یا یک دستگاه پیچیده و حرفه ای باشد که اطلاعات اضافی برای شناسایی مشکل نیز ارائه دهد.

تسترهای شبکه حرفه ای نه تنها وجود مدار باز را نشان می دهند بلکه می توانند محل شکست یا قطعی را نشان دهند. هم چنین برخی از دستگاه ها می توانند سیم را بسنجند و حتی سیگنال خود را برای آزمایش کردن تولید کنند.

روش کار

تستر کابل شبکه: برای برسی این که کابل به درستی به سوکت های دو طرف کابل وصل شده است یا خیر؛مورد استفاده قرار

می گیرد.

نحوه کار با تستر شبکه به این صورت است که یک سر کابل به قسمت اصلی تستر (A) به سوکت RJ45 متصل شده .

و سر دیگر کابل به قسمت فرعی(B) تستر متصل می شود.سپس تستر را روشن کرده تا LED های روی تستر اصلی و فرعی ، به ترتیباز شماره ی ۱ تا ۸ روشن شوند،مرتب روشن شدن LED ها نشان دهنده تماس درست سوکت با کابل و هم چنین ترتیب درست اتصالات براساس رنگ بندی می باشد.

چنانچه ترتیب روشن شدن LED ها در دو بخش Aو B تستر هماهنگ نباشد به این معنی است که رنگبندی اتصالات به درستی رعایت نشده است.

انواع تستر

تستر معمولی: به منظور برقراری ارتباط میان مدیرهای ارتباطی کاربرد دارد

تستر دیجیتال: بررسی نتایج حاصل از بررسی و تست بر روی ال سی دی نمایش داده میشود

کاربرد تستر کابل شبکه

تستر کابل شبکه در انواع مختلفی عرضه می گردد از زیر مجموعه انواع تستر و یکی از تجهیزات ابزار دقیق می باشد .

که هر کدام با توجه به نوع کارکردشان اطلاعات بیشتری را در اختیار شما قرار می دهند. معمولا در اداره ها، سازمانها و اماکنی که از کابل های نوری استفاده می شود.

تستر های کابل شبکه می توانند قطعی کابل شبکه، رنگ بندی سوکت یا پریز شبکه، را تشخیص داده تا تا قبل از راه اندازی شبکه، به عیب و ایرادات احتمالی آن پی ببرند.

قابلیت تستر کابل شبکه

تست کابل ها

اندازه گیری طول کابل ، نقشه سیم و جهت

قابلیت پخش آلارم

تعیین و اعلام پهنای باند برای هر کابل

تشخیص وجود نویز

اندازه گیری کابل های زوج

تشخیص جفت خرد شده
